Ingeniería Básica

MULTIDISCIPLINARIO

  Bases de diseño.

Documentales que son elaboradas en conjunto con el cliente para delimitar alcances, materiales a usar, fases de diseño, diagramas de bloque, flujos y capacidades y que contempla todas las disciplinas con la participación de personal de alta experiencia que harán propuestas viables a disposición del cliente.

  Estimado de costo del proyecto

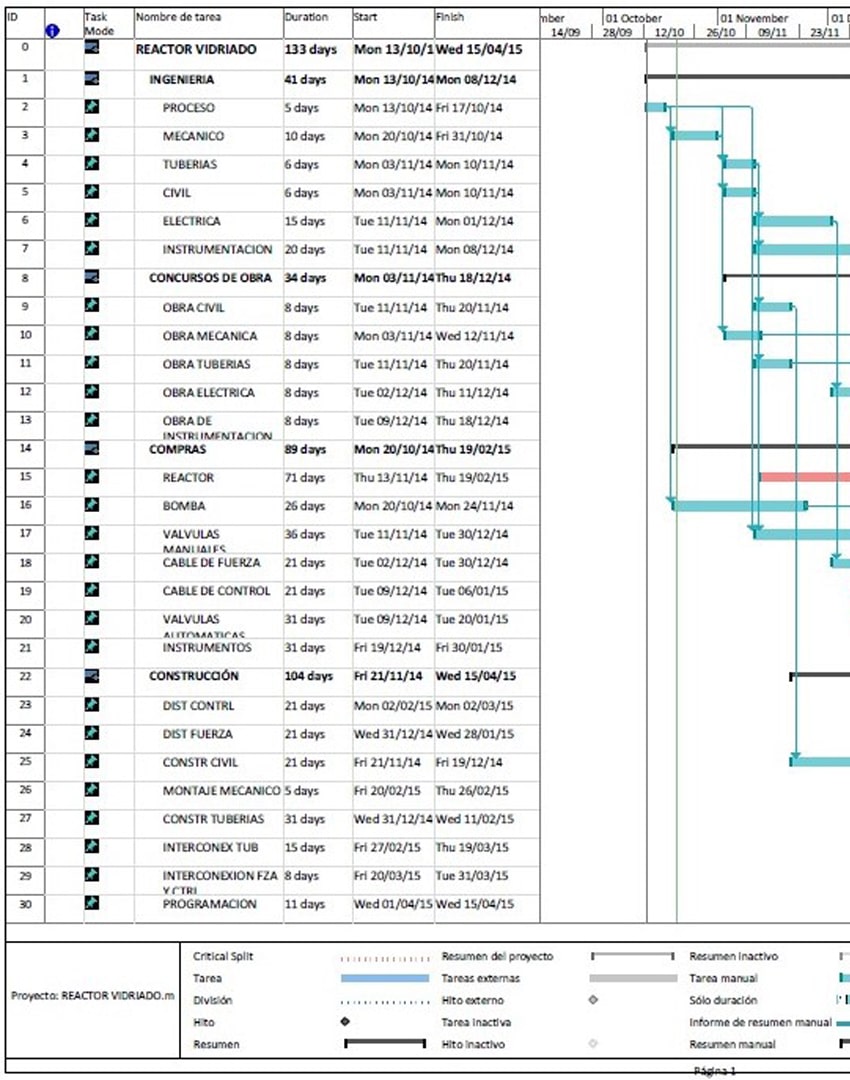

  Plan de Ejecución del Proyecto

  Lay out de planta.

Coordinación de disciplinas para hacer propuestas de distribución de planta preliminar.

  Maqueta. (Nivel 1)

Coordinación de disciplinas para hacer propuestas de distribución de planta preliminar.

PROCESO

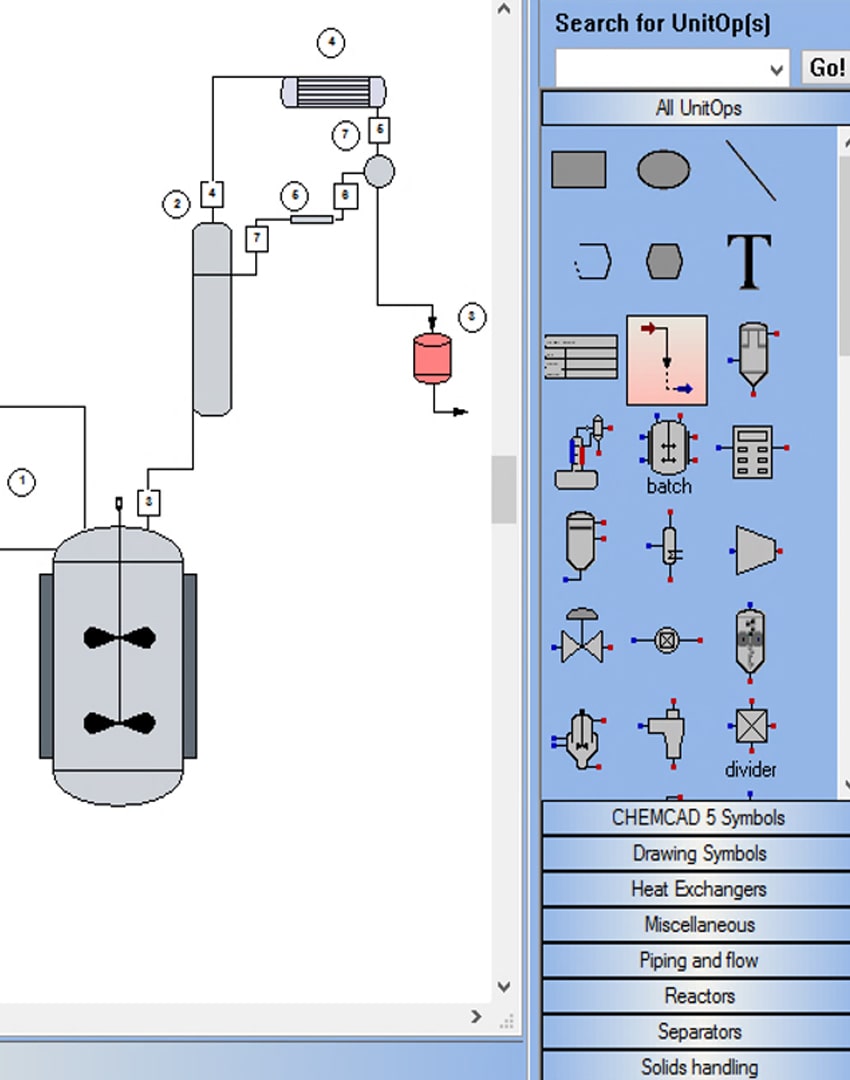

  Simulación de procesos y operaciones unitarias.

Simulación de los procesos químicos o servicios mediante operaciones unitarias a través de software.(chemcad, pipeflow).

  Diagramas de flujo, cálculo de balances de materia y energía.

  Diagramas de tubería e instrumentación.

Documental que forma parte de las bases de diseño formal como entregable y con simbología y abreviaturas de acuerdo a ASME e ISA o bien con simbología adoptada por el cliente.

  Especificación de equipos y listas de equipo menor.

Documental técnico para estimado de costo, cotización o compra.

  Memorias de cálculo.

Dimensionamiento de equipo de proceso, diámetros de tuberías, cálculo de flujo y carga térmica.

ELECTRICO

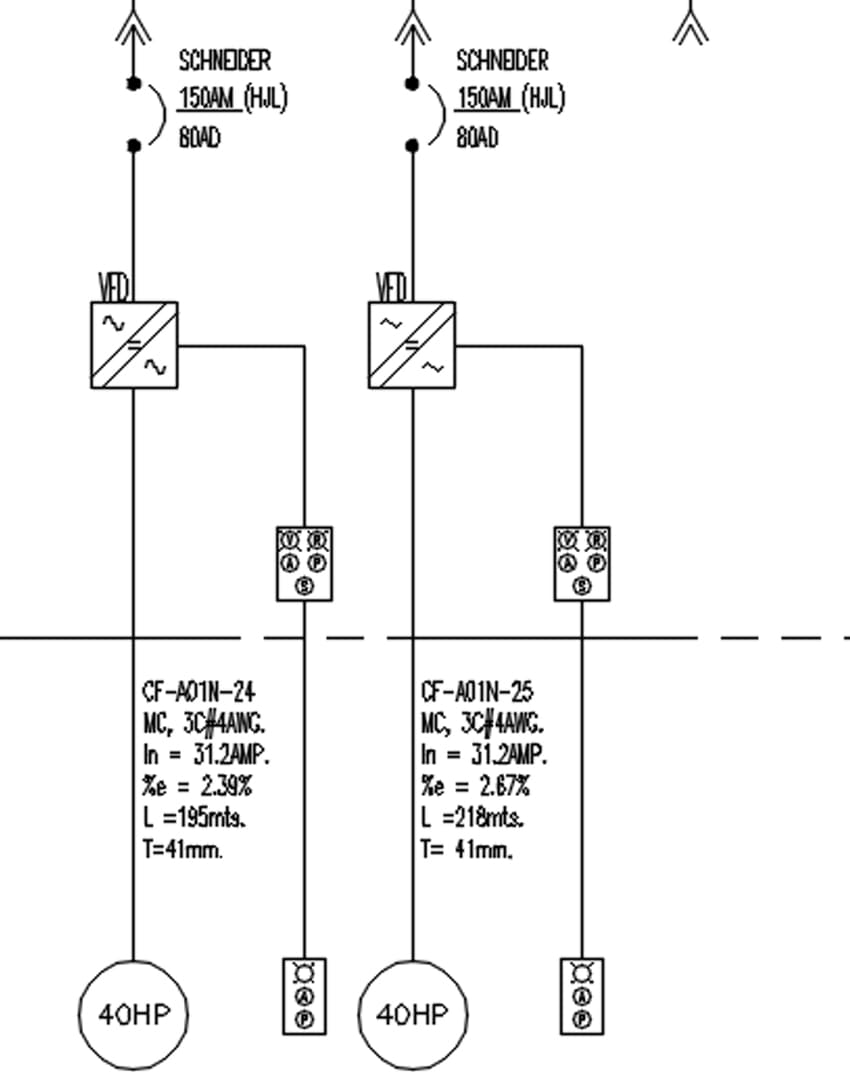

  Diagramas unifilares

Documental para estimar carga requerida o adicional para ser contemplada en requerimientos.

  Lista Preliminar de equipos eléctricos

  Lista de Cargas Preliminar

  Clasificación Preliminar de áreas eléctricas

  Especificación Técnica de Equipos Eléctricos.

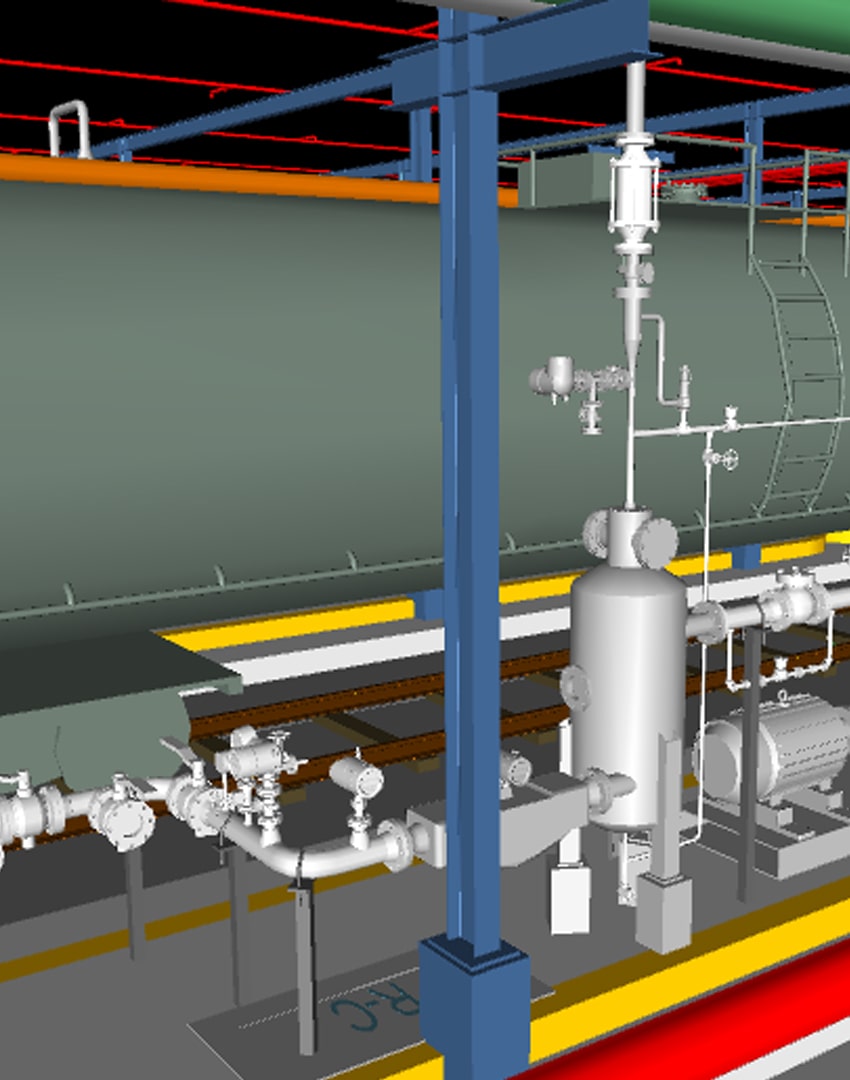

INSTRUMENTACION

  Diagramas de tubería e instrumentación

Información complementaria para definir grado de automatización y control de proceso.
índice de instrumentos

  Especificación de instrumentos

Analógica o inteligente, local, áreas peligrosas ó clasificadas (atex-europea / nec-americana)

  Filosofía de operación.

Descripción funcional de sistemas, arquitectura de sistema y listado de entradas y salidas.
Documental para cotización y compra del sistema de control.

  Arquitectura simple del sistema de control

Especificación del sistema de control

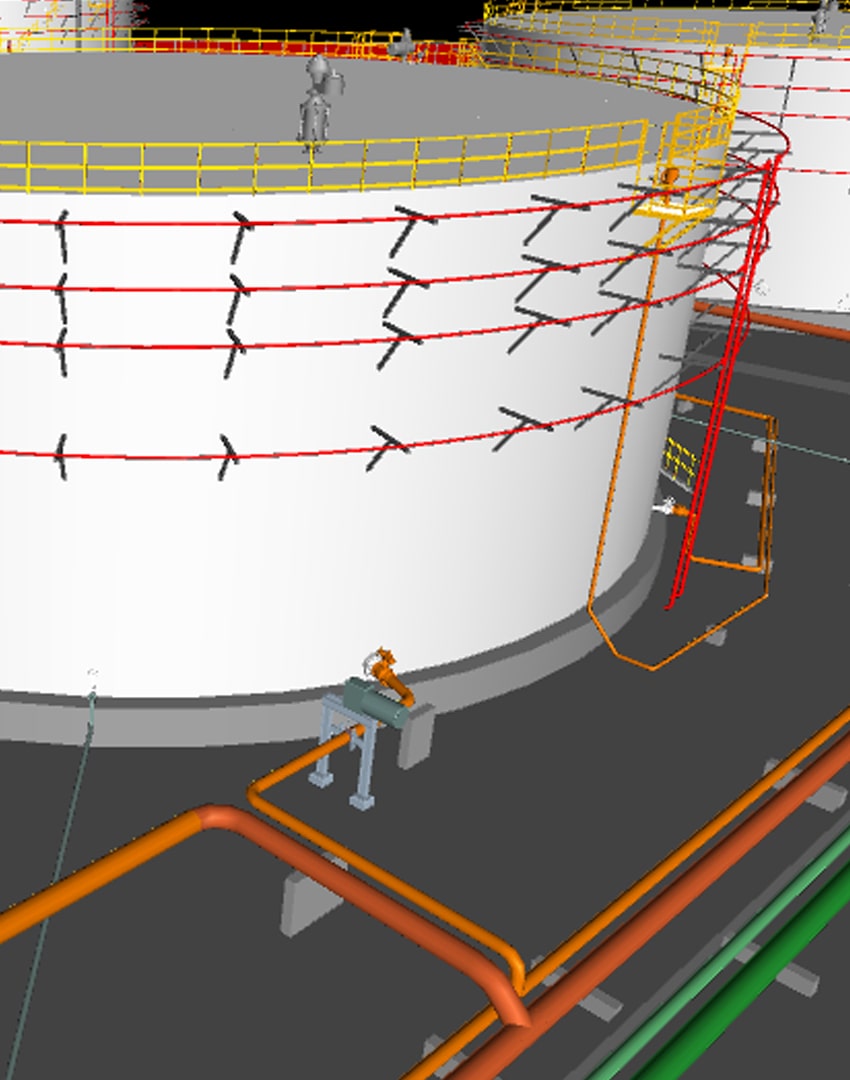

TUBERIAS-MECANICO

  Especificaciones generales y particulares para diseño de tuberías


ARQUITECTURA

  Planta, Elevación y Fachadas (Conceptual)

  Maqueta 3D (Conceptual)


CIVIL

  Especificación generales y particulares.

  Memoria Descriptiva de la obra civil.

  Topografía – Planos.
